在精密电子制造领域，元器件与芯片正不断向微型化演进，热管理检测的精准度面临着前所未有的挑战。当被测目标缩小到微米级别，传统接触式测温手段往往力不从心——那么，如何用一台热像仪，精准捕捉37微米目标的实时温度？本文将通过一个真实的芯片检测案例，为你揭开答案。

一、项目背景：微型投影芯片的热管理之困

某企业长期专注于超薄微型投影光机与激光投影显示产品的研发与制造。成像显示芯片作为投影产品的核心元器件，其集成度与运行功率持续攀升，研发人员面临一个关键课题：芯片在工作中产生的热量，是否会影响最终投影画面的色彩还原、亮度输出与运行稳定性？

随着投影芯片尺寸不断缩小、功率密度持续升高，热管理已从"可选项"变为"必答题"。如何在研发阶段就精准掌握芯片的热分布特征，成为影响产品性能与可靠性的核心变量。

二、用户痛点：三大难题制约研发效率

痛点一：微型目标测温难

微型芯片尺寸极小，其上的关键发热区域更是微乎其微。传统测温手段难以精准捕捉芯片全局热分布与实时温度数据，导致研发评估缺乏直观依据。

痛点二：研发数据支撑不足

研发团队需要了解整个芯片表面乃至周边细微区域的完整温度场分布，以科学、全面地评估热风险。然而，缺乏系统化的热数据，使得优化设计往往依赖经验而非数据驱动。

痛点三：检测过程需最小化干扰

研发测试需模拟芯片在不同功率下的动态工作状态，希望在不干扰或少干扰芯片运行的前提下，同步、连续地记录温度变化与实时投影成像效果，建立"温-像"关联曲线。任何接触式测温都可能改变被测对象的热状态，影响数据真实性。

三、解决方案：非接触式精准测温

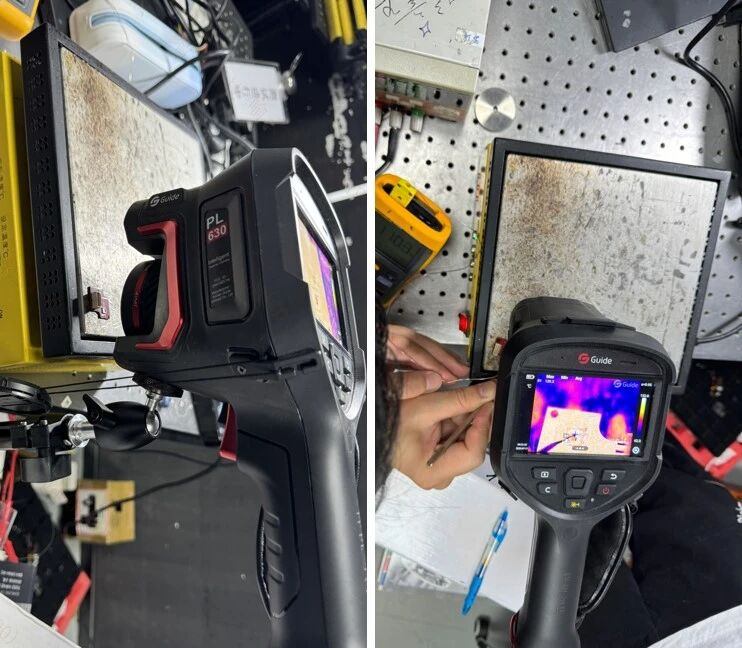

针对上述痛点，测试现场搭建了高还原度的模拟环境：通过微电脑加热平台构建80~150℃的工作温度场景，进行系统化加热测试。

企业选用高德智感PL630智能型红外热像仪（搭配专用微距镜头），与传统接触式温度表开展对比测试，捕捉投影芯片在不同功率工况下的发热变化，辅助评估温度波动是否会对成像显示效果产生影响，为产品光学性能优化、运行稳定性提升提供核心数据支撑。

实验结果：核心优势凸显

实验结果证明，PL系列红外热像仪的核心优势十分突出：

● 搭配专用微距镜头，可在100mm近距离下观测，可视化呈现超薄微型投影芯片的发热状态和温度信息。

● 采用非接触式检测，无需触碰被测芯片即可实现远距离精准测温，既避免对芯片工作状态的干扰，又能实时捕捉芯片在不同功率下的动态发热变化。

● 基于两种工具的同步测试，团队不仅精确量化了芯片在工况下的发热规律和温度场分布，更获得了研判成像效果受温度影响的可靠依据。

四、项目价值：从数据到决策的完整闭环

价值一：破解微型目标测温瓶颈

PL系列搭配专用微距镜头，突破微型目标测温瓶颈，具备50μm级小目标精准检测能力，完整呈现芯片热分布，为成像稳定性分析提供核心数据。

价值二：无干扰检测保障数据真实

非接触式测量方式，避免接触式测温对芯片的物理干扰，真实还原芯片在真实工作环境下的发热状态，检测结果更具参考价值。

价值三：加速研发迭代，降低试错成本

基于"温度-成像显示"联动关系，辅助评估温度对成像的影响，针对性优化光学系统布局与散热设计，大幅缩短研发周期。

价值四：建立数据化品控标准

将红外热像检测纳入研发与品控流程，以客观温度数据为核心，构建投影芯片热性能验证标准，保障批量生产的产品稳定性。

五、新品推荐：PL630S智能型红外热像仪

在精密电子制造领域，元器件与芯片正不断向微型化演进，这对热管理检测的精准度提出了更严苛的要求。我们推荐新款PL630S智能型红外热像仪。

PL630S搭载全新的ApexVision红外成像系统方案，在成像清晰度、测温精准度及微小目标热特征识别能力上实现全面升级。搭配专用微距镜头后，可在50mm近距离下实现37.8μm级空间分辨能力，以3×放大倍率，清晰分辨微型芯片、精密光学模块上的细微结构，实时捕捉电路走线、焊点等关键部位的温度场与热分布，让潜在的"热隐患"无所遁形，为高精度研发与质量管控提供有力支撑。

高德智感将持续深耕ApexVision前沿技术，响应精密制造领域的核心挑战，助力客户用更精准、更可靠的热数据，驱动产品向高性能与高可靠性的巅峰持续突破。
